د محصول توضیحات

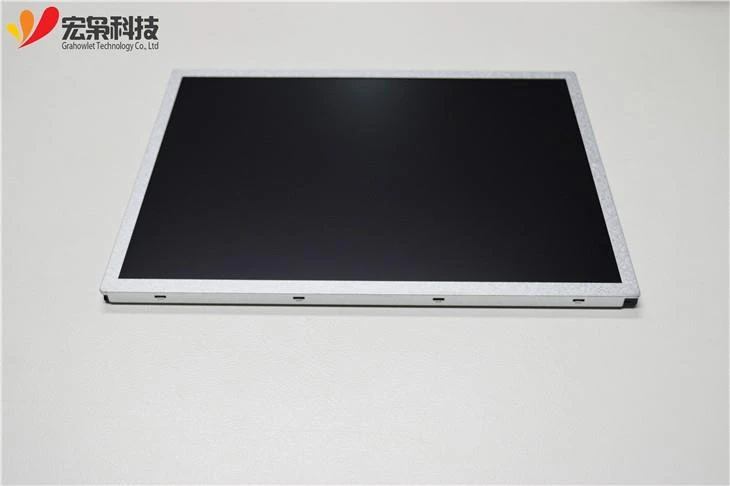

15 د ATM ماشین لپاره د انچ ټچ سکرین، د دستکشو، اوبو سره د عملیاتو ملاتړ. په عمده توګه صنعتي، کورني، ATM، طبي، بیروني ترمینلونه او نور ساحې کارول کیږي. د دودیزې دودیز خدمت ملاتړ او یو مختلف انٹرفیټ او ډرایو بورډونه شتون لري، کوم چې د پیرودونکو لپاره مناسب دي.
| د ماډل شمیره | HX1501705 |
| برانډ | ګراهوهنه |
| اندازه | 15.0 انچ |
| عملیاتي تودوخه | -20 درجې {{{{{{{} سند |
| د ذخیره درجه | -30 درجې {{{{{{{{} سند |
| د اختلال ابعاد | 328.00 (W) X255.00 (H) x16.00 (D) MM |
| د ګوښه کول | 305.00 (W) x228.00 (H) ملي میتر |
| چارنده سیمه | 3043.13 (W) x228.10 (H) ملي میتر |
| د ملاتړ سیسټمونه | وینډوز / Android / لینکس نور. |
| تضمین | 1 کال |
| د انٹرفیس ډول | IIC / USB |
| جوړښت | شیشې + شیشې |
| کنټرولر IC | ilitk |
| د ټچ ټکي | 10 ټکي |
| رو prency تیا | د 85٪ څخه لوی یا مساوي |
| د سطح سختوالی | له 6h څخه لوی یا مساوي |
| د بریښنا رسولو ولتاژ | 5.0V |
| پریکړه | 1024x768 |
| د انٹرفیس ډول | lvds / HDMI / vga |
| لمسی | 420 CD / M² |
| د زاویې کتنه | 80/80/80/80 |
د نصبولو میتود
د انرام کولو تخفیف ماډل
مناسب محصولات: د ټچ سکرین ابعاد او نندارتون نږدې 1: 1 ته رسیدلی.
فلیټ د راټولولو ماډل
مناسب محصولات: د بورډ سره ټراف + CTP د تاکتیک او OD څخه لوړ دی
تخنیکي Q & A
پوښتنه: د بشپړ پای محصولاتو EMC ازموینې کې د ESD لپاره ستراتیژیانې څه دي؟
A: عمومي حل د ځمکې لپاره د جامد بریښنا جریان کول دي. په لاندې ډول لاندې وړاندیزونه شتون لري:
1)، د بریښنا رسولو پلس ټیوب ټیوب د بریښنا رسولو قرارداد عامه ساتنې قرارداد لپاره. د تلویزیون ټیوب د ولټاژ تنظیم تنظیم کونکي ډیوډ سره ورته دی. دا راباله ولتاژ لري. توپیر دا دی چې د دوی د ځواب سرعت په ځانګړي ډول ګړندي دی او دا په جامد بریښنا کې د رخصتۍ ښه تاثیر لري.
2) د بهرني انٹرفیس سیګنال لاین
3)، د LC فلټرینګ د حساس وسایل د بریښنا رسولو کې اضافه کیږي: ځینې IC په ځانګړي ډول په ځانګړي ډول د جامد بریښنا لپاره حساس دی. کله چې د ESD ازموینې ترسره کیږي، بیا تنظیم شوي یا مرګ تل پیښیږي. دلیل یې دا دی چې د بریښنا رسولو پن معمولا ګډوډي وي. د دې لپاره، د LC فلټرینګ د دې بریښنا رسولو لپاره اضافه کیدی شي.
4) د PCB قاعدې اړتیاوې: PCB باید څومره چې امکان ولري قهوه شي. که دا دوه ګونی پینل وي، دواړه خواوې باید په لویه سیمه کې د مسو سره جوړه شي، او هلته باید کافي ځمکه سوري وي. که دا د یوې څلور {{}} عکس دی یا پورته، د اصلي برخې پرتې پرتې طبقه باید تشکیل شي.
)) د ځمکني اړتیاوې: په مؤثره توګه خوشې کول د جامد بریښنا بریښنا، یو ښه کابو ته باید تضمین شي. د مثال په توګه، د طبي بریښنایی بریښنا، عمومي طبي بریښنایی محصولاتو لکه څارونکي به د میوقې ترشا پای ته ورسیږي. کله چې د ESD ازموینې ترسره کوي، دا ځمکني پای هم په ځمکه پورې تړلی، نو د ګړندي خیشالي جامد بریښنا بریښنا لپاره لاره شتون لري.
6) د PCB ترتیب شوی وظیفه: که چیرې د چپ ظرفیت لرونکی دی که د حساس سیګنالونو کرښه ډیره اوږده وي، غیر متوقع بریښنایی مقناطیسي لاسوند به معرفي شي. د {}}} ESD، حساس وسایلو یا سیګنال لاینونو (لکه ریزرډ) څخه لرې ساتل کیږي ترڅو د الوتکې او سیګنال لاینونو سره مستقیم مداخله وکړي. د PCB څنډه باید د ګیپ یا مسو یو ځانګړي پلنو ولري.
